ZS6BKW Antenne – Wunderantenne für 6 – 10 Bänder
Die ZS6BKW Antenne ist eine Mehrband fähige, Multiresonante Antenne, ohne Spulen und ohne Traps. Funkbetrieb ist mir ihr, bei klassischer Speisung über Koaxialkabel, Balun und Hühnerleiter auf mindestens sechs Bändern möglich. Bei Verwendung eines Tuners direkt an der Wireman ist man schon verlustarm auf zehn Bändern QRV. Dieser Artikel soll der ZS6BKW eine Bühne bieten und ihren Bekanntheitsgrad erhöhen.
Inhalt:
Einleitung
Die ZS6BKW-Antenne hat ein gutes SWR auf mindestens sechs Bändern. Durch die Multiresonanzen entstehen nur geringe Verluste im Anpassnetzwerk. Die Resonanzen mit gutem SWR befinden sich in der Bandmitte, vorausgesetzt man hat die Antenne ordentlich auf Bandmitte abgestimmt.
Man kann zwar auch mit einer nicht resonanten Antenne gut funken, aber die Verluste im Anpassnetzwerk sind bei Zufallslängen unkalkulierbar. Bei einer nicht resonanten Antenne muss der Tuner mehr „arbeiten“, also transformieren, und verbraucht einen Teil der Sendeleistung. Der Tuner wird warm, erst recht bei hoher Sendeleistung.
Bei der ZS6BKW ist das auf sechs Bändern nicht der Fall. Darum ist sie empfehlenswert für alle, die nicht mehr als eine Antenne aufhängen können oder mögen. Auch als Inverted-V geht sie hervorragend. Auf 40 m hat sie im Vergleich zum Monoband-Dipol Überlänge. Durch die Steilstrahlung ist man in Europa exzellent zu hören.
Entstehungsgeschichte der ZS6BKW Antenne
Die ZS6BKW entstand aus der berühmten G5RV Antenne. Die G5RV wurde von Louis Varney Ende der 1940er-Jahre entwickelt. Sie wurde das erste Mal im RSGB Bulletin 1958 veröffentlicht. Sie war und ist auch heute noch weitverbreitet, obwohl eigentlich überholt. Leider hat die G5RV ihre Tücken, um nicht zu sagen einige Schwächen, ohne sie schlecht schreiben zu wollen. Der Abgleich ist schwierig und oft hat nur ein einziges Band ein gutes SWR. In vielen Kurzwellen QSO’s wurde mir das so von G5RV Nutzern bestätigt. Woran liegt das? Die G5RV Antenne ist mit Sicherheit die bekanntere der beiden Antennen. Die G5RV Antenne hatte ihre Zeit, diese Zeit ist mit der Entwicklung der ZS6BKW seit gut 40 Jahren abgelaufen. Nur hat sich das noch nicht überall herumgesprochen. Übrigens – das Beste an einer G5RV ist, man kann sie leicht zu einer ZS6BKW umbauen. 😉
Goodbye G5RV, welcome ZS6BKW
DL9NBJ
Zurück zur ZS6BKW. In den 80er-Jahren, das Computerzeitalter hatte längst begonnen, wurde die G5RV Antenne von Brian Austin, G0GSF, ex ZS6BKW, mit dem Computer neu berechnet und optimiert. Die Antenne sollte auch auf den WARC Bändern arbeiten. Die elektrische Wirkungsweise, nämlich die Verwendung der symmetrischen Speiseleitung (CQ553) als Transformationsleitung, wurde beibehalten. Es wurden die Antennendrähte gekürzt, die Speiseleitung wurde verlängert. Im Ergebnis hatte Brian viel bessere Resonanzpunkte mit niedrigerem SWR gefunden. Die neue optimierte Antenne nannte er dann sinnigerweise ZS6BKW Antenne.
Mathematischer Beweis für die ZS6BKW
DL1JWD, Walter Doberenz, ist nicht nur ein begeisterter Funkamateur, sondern auch ein begnadeter Programmierer. Er hat, ähnlich wie Brian Austin (G0GSF, ex ZS6BKW) in den 80er-Jahren, ein Programm entwickelt, dass nicht nur ganz nebenbei die ZS6BKW findet und damit mathematisch nachweist, sondern auch noch weitere interessante multiresonante Antennen findet. Sein MultiResonance-Finder, kurz MRF, ist ein höchst interessantes Werkzeug für alle Funkamateure. Durch Eingabe der Grenzen für Antennen- und Speiseleitungslängen, sowie der Anzahl der Resonanzen, die gefunden werden sollen, berechnet der MRF alle möglichen Kombinationen in Sekundenbruchteilen. Und das nicht nur bei symmetrischen, sondern auch bei außermittig gespeisten, sogenannten OCF-Antennen.
Achtung: Freiraum Berechnung ohne realen Boden
Bemerkenswert ist außerdem: Das Programm MRF findet zwar die ZS6BKW Antenne, genauer gesagt deren Abmessungen im Freiraum, aber es findet keine Antenne mit den Abmessungen der G5RV.
Das ist also nichts anderes als der mathematische Beweis dafür, dass die G5RV keine Multi-Resonanzen besitzt, die G5RV ist also obsolet. Es gibt effektiver Antennen als eine G5RV.
Resonanz-Vergleich ZS6BKW vs. G5RV
Man erkennt auf dem rechten Smith-Diagramm die Anpassung einer ordentlich abgestimmten ZS6BKW-Antenne. Wer mit dem Smith Diagramm nicht so vertraut ist, der 50 Ohm Punkt liegt in der Mitte. Nach rechts auf der Linie wird der Wirkanteil hochohmiger, nach links geht er Richtung null Ohm. Alles, was in der unteren Kreishälfte liegt, ist kapazitiv, oberhalb induktiv. Man erkennt auf einen Blick die viel bessere Anpassung, genauer die Resonanzpunkte der ZS6BKW-Antenne. Das 80-m-Band liegt leider etwas Abseits, aber auch hierfür gibt es eine Lösung.
Speisemöglichkeiten einer ZS6BKW Antenne
Die original ZS6BKW wird mit Koaxkabel über einen Balun und 12,2 m Wireman betrieben. Es gibt aber noch effizientere Methoden, diese Antenne zu speisen. Denn Koaxkabel und Balun arbeiten nur optimal auf den resonanten Bändern, also nahe an 50 Ohm, möglichst ohne Blindanteile. Eine bessere Speisung wäre ein Tuner direkt am Wiremankabel. Dann wird aus der 5-Band-Antenne eine Allbandantenne, denn ein Tuner kann große Impedanzbereiche abstimmen und Verluste durch Balun und Koaxkabel entfallen. Die Verluste im Tuner halten sich in Grenzen. Die ZS6BKW ohne Balun und Koaxkabel eignet sich hervorragend zur direkten Speisung über einen Tuner, denn man bekommt hierdurch eine abgestimmte, multiresonante, symmetrische Antenne mit sehr breiten Dips auf den resonanten Bändern. Der Tuner muss nur noch an den Bandenden und auf den nicht resonanten Bänder transformieren und kompensieren. Die beste Lösung für alle, die mit der Wireman Leitung direkt an den Tuner kommen. Alternativ wäre ein Automatiktuner im Garten oder Dachboden einsetzbar. Siehe Erfahrungsbericht MFJ Automatik Tuner.
Variante 1 – Klassisch mit Balun und Koaxkabel
Die klassische ZS6BKW wird über Koaxkabel, Balun und Wireman betrieben. Wer die Antenne so speisen muss, sollte das Koaxkabel so kurz wie möglich halten. Der Grund ist bekannt, in der Regel wird über das Koaxkabel auch auf den nicht resonanten Bändern abgestimmt, sodass die Impedanz im Abschnitt Balun und Koaxialkabel von den idealen 50Ohm abweichen. Betreibt man eine beide nicht mit der Nennimpedanz, entstehen zum Teil massive Verluste. Man kann hier einen Balun für undefinierte Impedanzen nehmen, oder aber auch einen Koaxialen Balun nach W1JR. Bitte keinen transformierenden Balun 1:2 oder 1:4 verwenden.
Fazit: Die klassische Speisung hat einen zu schlechten Wirkungsgrad auf 80 m, 60 m, 30 m und 15 m. Aber es gibt eine Lösung, effizienter, mit weniger Verlusten.
Variante 2 – Symmetrisch mit symmetrischem Tuner
Man kann mit dem Ende der Wireman direkt auf einen symmetrischen Koppler gehen, denn es handelt sich um eine symmetrische Antenne. Es dürften sich alle Bänder außer das 160-m-Band abstimmen lassen, denn dafür ist die Antenne einfach zu kurz. Aber als T-Antenne geschaltet funktioniert es, siehe ZS6BKW als T-Antenne auf 160 m. Elektrisch sauberste Lösung, maximale Effizienz, es muss aber immer händisch bei jedem Frequenzwechsel abgestimmt werden.
Variante 3 – Symmetrisch mit asymmetrischem Automatik Tuner
Sehr komfortablen Allbandbetrieb (80-6m) kann man mit einem Automatiktuner im Shack, per Remote Betrieb oder unter dem Dach durchführen. Ich rate bewusst davon ab, einen Balun zwischen Tuner Ausgang und Wireman zu schalten. Der Balun ruiniert mehr, als dass er hilft. Das Problem ist seine Längsinduktivität, diese verstimmt die multiresonante, abgestimmte Antenne beträchtlich, und seine Empfindlichkeit gegenüber Blindanteilen. Der Balun „sieht“ nur auf den multiresonanten Bändern halbwegs seine Nennimpedanz. Die Verlustberechnung kommt zum gleichen Ergebnis, egal welcher Balun Typ.
Meine Lösung: Man geht beim MFJ-993 Tuner einfach vom getunten Antennenausgang 1 auf die Wireman. Nicht den eingebauten 1:4 Balun verwenden. Ich habe bei mir (Remote Betrieb) einen Kellermann-Balun zwischen Transceiver und Tuner geschaltet und die Stromzufuhr sowie den Erdanschluss zum MFJ-993 verdrosselt. Somit ist der Tuner HF-mäßig und von der Stationserde entkoppelt, aber trotzdem geerdet.

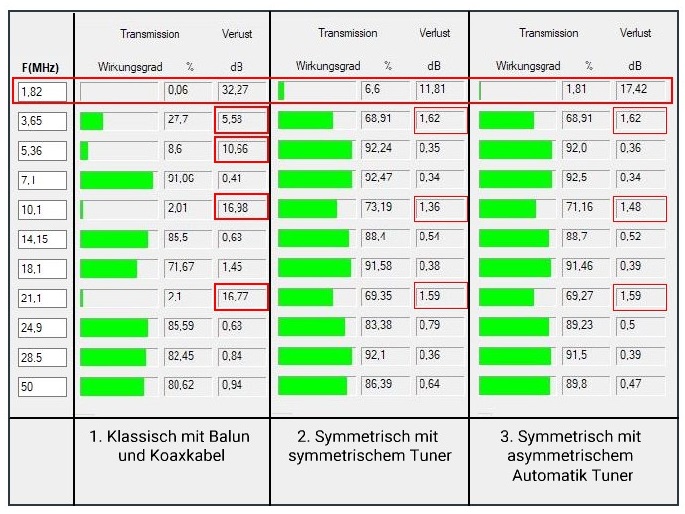

Varianten Wirkungsgrad Vergleich
Um auch auf den Bändern 60 m,30 m und 15 m effektiv QRV zu werden, ist die Speisung der ZS6BKW über die Variante 2 oder 3 notwendig. Wie man anhand der Verlustberechnung sehen kann, spielt es keine Rolle, ob man einen asymmetrischen oder symmetrischen Tuner einsetzt. Symmetrische Tuner sind selten und teuer, erst recht ein symmetrischer Autotuner. Diesen Aufwand kann man sich sparen, mit Variante 3 arbeite ich seit Jahren, ein MFJ-993 macht bei mir einen guten Job.
Wie man anhand folgender Gegenüberstellung unschwer erkennen kann, ist die klassische Speisung auch die mit dem schlechtesten Wirkungsgrad. Wobei die Verluste im Koaxkabel, abhängig von dessen Länge, noch gar nicht berücksichtigt wurden, diese kämen noch hinzu.
Zwischen der echt symmetrischen und einer asymmetrischen Speisung gibt es nur marginale Unterschiede. Die große Differenz zwischen Variante 2 + 3 im 160-m-Band, wird nicht durch die symmetrische Speisung hervorgerufen, sondern beruht auf der Tatsache, dass der symmetrische BX-1200mehr Induktivität besitzt (68,5µH) als der MFJ-993 (24 µH). Dadurch ist zwar eine Abstimmung (SWV = 1) mit dem BX-1200 auf diesem Band möglich, aber dennoch unbrauchbar und wegen zu hoher Verluste inakzeptabel. Ein Beispiel dafür, dass nicht alles, was man mit einem Tuner abstimmen kann, auch einwandfrei funktionieren muss. Das ist der Grund, warum ihr mit zu kleinen Antennen in diesem Fall zwei S-Stufen, und mit Variante 3 drei S-Stufen auf 160 m leiser seid, als eine optimierte 160 m Antenne.
Tipp: Berechnet eure Antennen!
Die Verluste in Variante 3 durch Tuner und Speiseleitung sind schon sehr gering und deutlich niedriger als in Variante 1. Man kann damit wirklich hervorragend Funkbetrieb von 80 bis 6 m machen. Mich beschäftigte die Frage: Könnte man die 1,6 dB Verluste im 80, 30- und 15-m-Band noch optimieren?
Ja, es ist möglich. Artikel folgt.
Antennenbau
Gestreckt oder Inverted-V, mit beiden Aufbau-Varianten habe ich gute Erfahrungen gemacht. Der wichtigste Part der Antenne ist der Punkt, an dem Speiseleitung und Antennendraht zusammenkommen. Hier ist der strahlende Strombauch und dieser Teil der Antenne muss möglichst frei hängen und hoch in die Luft gebracht werden. Der Strom nimmt zu den Enden hin ab und geht dort gegen null. Die Schenkel-Enden tragen nicht mehr zur Strahlung bei, spielen aber für die Resonanzbildung eine wichtige Rolle. An den Enden steht also eine hohe Spannung an. Hier sind gute Isolatoren wichtig. Wer Platzprobleme hat, kann versuchen, die Schenkel nach unten abzuwinkeln. Wir sprechen dann nicht mehr von einer Inverted-V, sondern von einer Inverted-U Antenne. Damit nähern wir uns allerdings einer artverwandten Antenne, nämlich der ZS6BKW Junior.
Abmessungen
Man hat nur dann eine ZS6BKW, wenn man die Maße in der Skizze oben einhält und nur wenn man Wireman CQ553 als Speiseleitung verwendet. Mit allen anderen Abmessungen kann man zwar auch funken, es ist dann aber keine ZS6BKW mehr. Alles, was man als ZS6BKW kaufen kann und andere Abmessungen hat, ist keine ZS6BKW. Der Name „ZS6BKW“ ist sicherlich kein geschützter Begriff, jeder kann seine Antennen nennen, wie er möchte, aber meine Meinung ist klar. Nur eine Antenne mit Abmessungen wie in der Skizze ist auch wirklich eine ZS6BKW-Antenne.
Meine hier veröffentlichten Abmessungen sind aus der Praxis über realem Boden. Simulationsprogramme rechnen oft im Freiraum und kommen daher auch auf andere Abmessungen. Will man Multiresonanzen auf mehreren Bändern haben, kommen nur obige Abmessungen infrage. Einfacher als eine ZS6BKW kann man keine wirksame Multiband-Antenne bauen.
Hühnerleiter
Die obigen Antennenabmessungen in der Skizze gelten nur für 450 Ohm Wireman Leitung. Aber Vorsicht, es gibt verschiedene Typen von Wireman Leitungen.
- CQ-552, 450 Ω Innenleiter starr, (nicht empfehlenswert, kann brechen, sagt man ;-))
- CQ-553, 450 Ω Innenleiter flexibel (empfehlenswert)
- CQ-562, 300 Ω Innenleiter flexibel (nicht empfehlenswert, Abstimmung auf Multi Resonanzen unmöglich)
[ Bildquelle: © Kabel-Kusch | https://kabel-kusch.de ]
Technische Daten Wireman CQ553:
Die Wireman CQ553 bezeichnet sich zwar selbst als 450 Ohm Zweidrahtleitung, tatsächlich liegt der Wellenwiderstand aber bei 392 Ohm.
- Wellenwiderstand = 392 Ohm
- Verkürzungsfaktor VF = 0,89
- Dämpfung=0,74dB/100 m @ 10MHz).
Nur mit CQ-553 wirds eine ZS6BKW
CQ-553 ist die einzige Leitung, bei der Resonanzfrequenzen in den Amateurbändern garantiert sind. Eine Eigenbauhühnerleiter mit Rosen-Bindern (85 mm) wird nicht zu den üblichen Resonanzen führen, wie ich selbst schon feststellen musste. Man bekommt zwar ein Band in Resonanz, die anderen Bänder liegen dann aber außerhalb, also keine Multiresonanzen. Das Funktionsprinzip der ZS6BKW beruht ausschließlich auf den Transformationseigenschaften der Wireman CQ-553. Wenn man partout eine luftisolierte, selbst gebaute Zweidrahtleitung verwenden möchte, sollte man sie für einen Zw = 392 Ohm auslegen. Der Verkürzungsfaktor wäre zu bestimmen und die Länge ist entsprechend dem Verkürzungsfaktor anzugleichen. Wer Fenster in die CQ-553 schneidet oder Löcher stanzt, verändert den Verkürzungsfaktor. Die Speiseleitung wird dadurch mechanisch länger benötigt.
Der CQ-553 wird ein Nässe-Effekt unterstellt, was zu Resonanzverschiebungen der ZS6BKW bei Regen oder Schnee führen soll. Man muss natürlich bedenken, dass der Drahtdurchmesser der Schenkel sich elektrisch bei Regen oder Schnee ebenfalls verändert und es zu einer Resonanzverschiebung kommt. Es ist schwer zu sagen, welcher Anteil auf die CQ-553 zurückzuführen ist. Damit Wasser schnell ablaufen kann, sollte die Wireman im Freien möglichst senkrecht gespannt werden.
Antenne abstimmen
Die ZS6BKW-Antenne habe ich nun schon des Öfteren aufgebaut, als Inverted-V, aber auch gestreckt. Dabei habe ich an den Enden der Antennendrähte, der Schenkellänge, keine Änderungen vorgenommen. Die Abstimmung erfolgte bei mir immer am unteren Ende der Wiremanleitung und gestaltet sich sehr einfach. Dazu lasse ich die Speiseleitung anfangs etwas länger (12,5 m sind lang genug), um mich mit dem Antennen-Analyzer heranzutasten. Man sieht den Resonanzpunkt kommen und kann entscheiden, wo die Resonanz liegen soll. Zeitgleich sind auch die anderen Bänder zu beobachten.
Einschätzung der ZS6BKW Antenne
Bitte beachten:
Ich verwende die Variante „Symmetrisch mit asymmetrischem Automatik Tuner“. Ich vergleiche mit anderen, einfachen Drahtantennen, nicht mit Richtantennen.
| Band | bestes SWR | Resonanz in MHz | Einschätzung | Bewertung | Diagramm |
| 160m | – | keine Resonanz | symmetrisch keine Chance. Aber gute Erfahrungen als T-Antenne gegen Erde. Siehe hier | 6 |  |
| 80m | 3,65 | 3,56 MHz | Einem Monoband-Dipol leicht unterlegen bis gleichgestellt. Zu kurz auf diesem Band, Tuner notwendig. | 2 |  |
| 60m | – | keine Resonanz | Die ZS6BKW geht mit einem Tuner direkt an der Wireman auf 60m ausgezeichnet. Mindestens so gut wie ein Monoband-Dipol. Fast schon eine NVIS Antenne. Steilstrahlung! | 1 | |
| 40m | 1,47 | 7,06 | Top Rapporte auch ohne Endstufe. 9+20 – 9+30 Rapporte sind machbar (100W). Einem Monoband-Dipol mindestens ebenbürtig oder sogar überlegen, NVIS Antenne, Steilstrahlung! | 1 |  |
| 30m | – | keine Resonanz | Mit Tuner direkt an Wireman ausgezeichnet | 1 |  |
| 20m | 1,05 | 14,220 | Hervorragend. | 1 | |
| 17m | 1,18 | 18,102 | Gut. | 2 |  |
| 15m | – | keine Resonanz | Mit Tuner direkt an Wireman gut | 2 |  |
| 12m | 3,0 | 24,98 | Mit Tuner direkt an Wireman gut | 2 |  |
| 10m | 1,25 | 29,20 | Mit Tuner direkt an Wireman gut | 2 |  |
| 6m | 1,46 | 52,2 | Mit Tuner direkt an Wireman gut | 2 | |
| 2m | 1,32 | 144,68 | Tatsächlich gibt es auch auf 2m noch eine Resonanz. Mit der Antenne lässt es sich auf der OV Frequenz als Notbehelf auch gut funken, aber das Strahlungsdiagramm ist sehr bescheiden. | 3 |  |

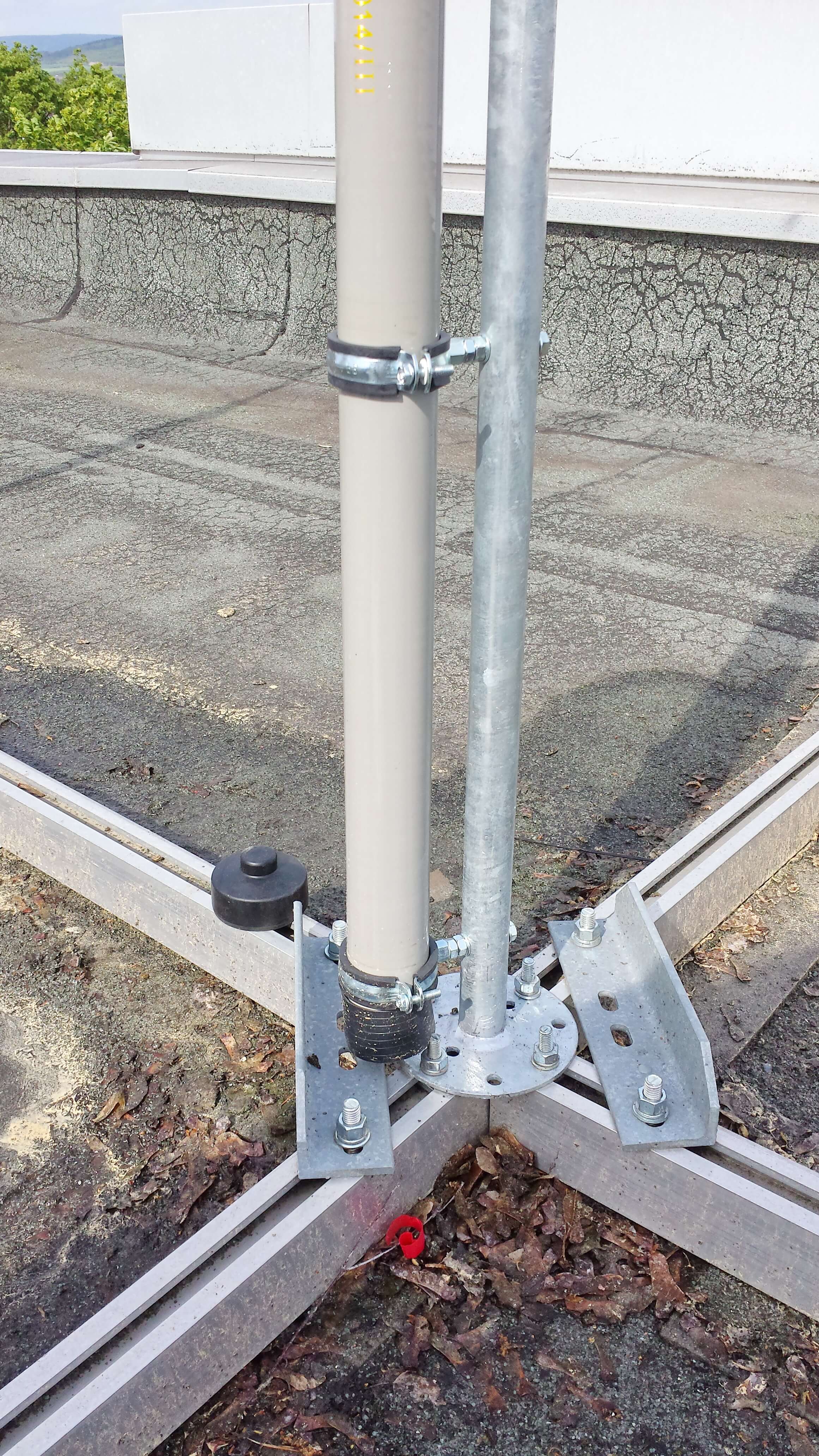

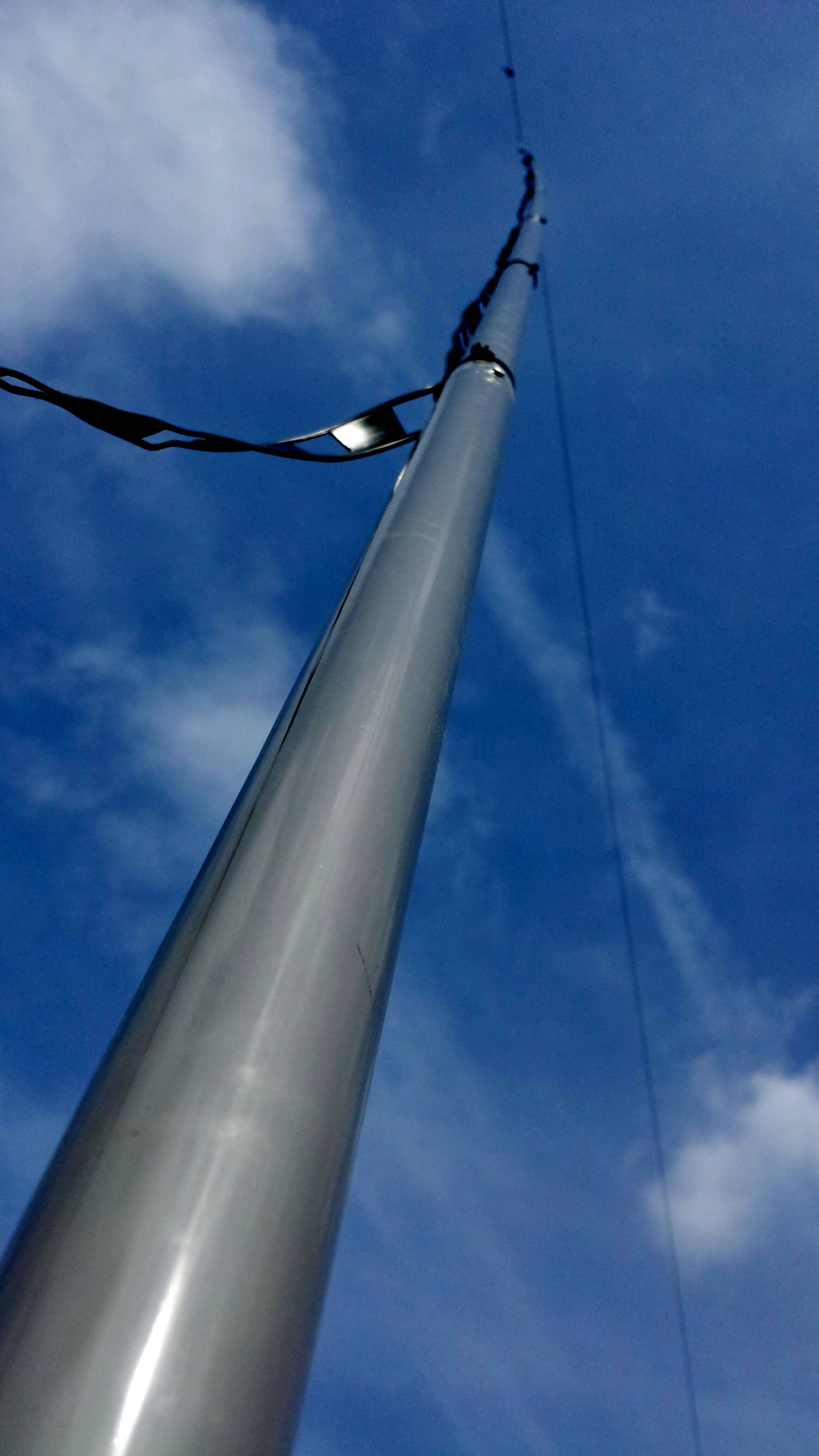

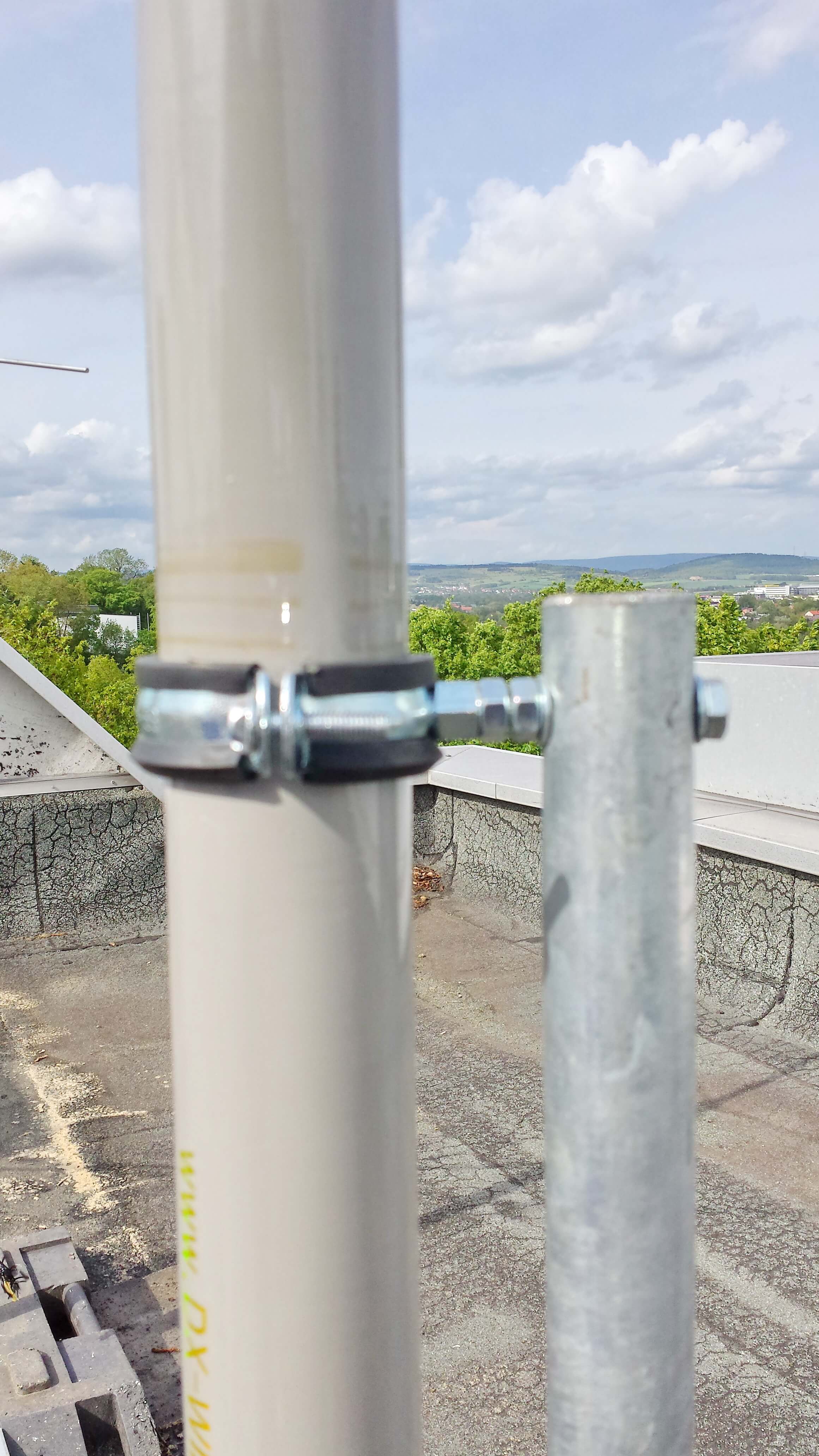

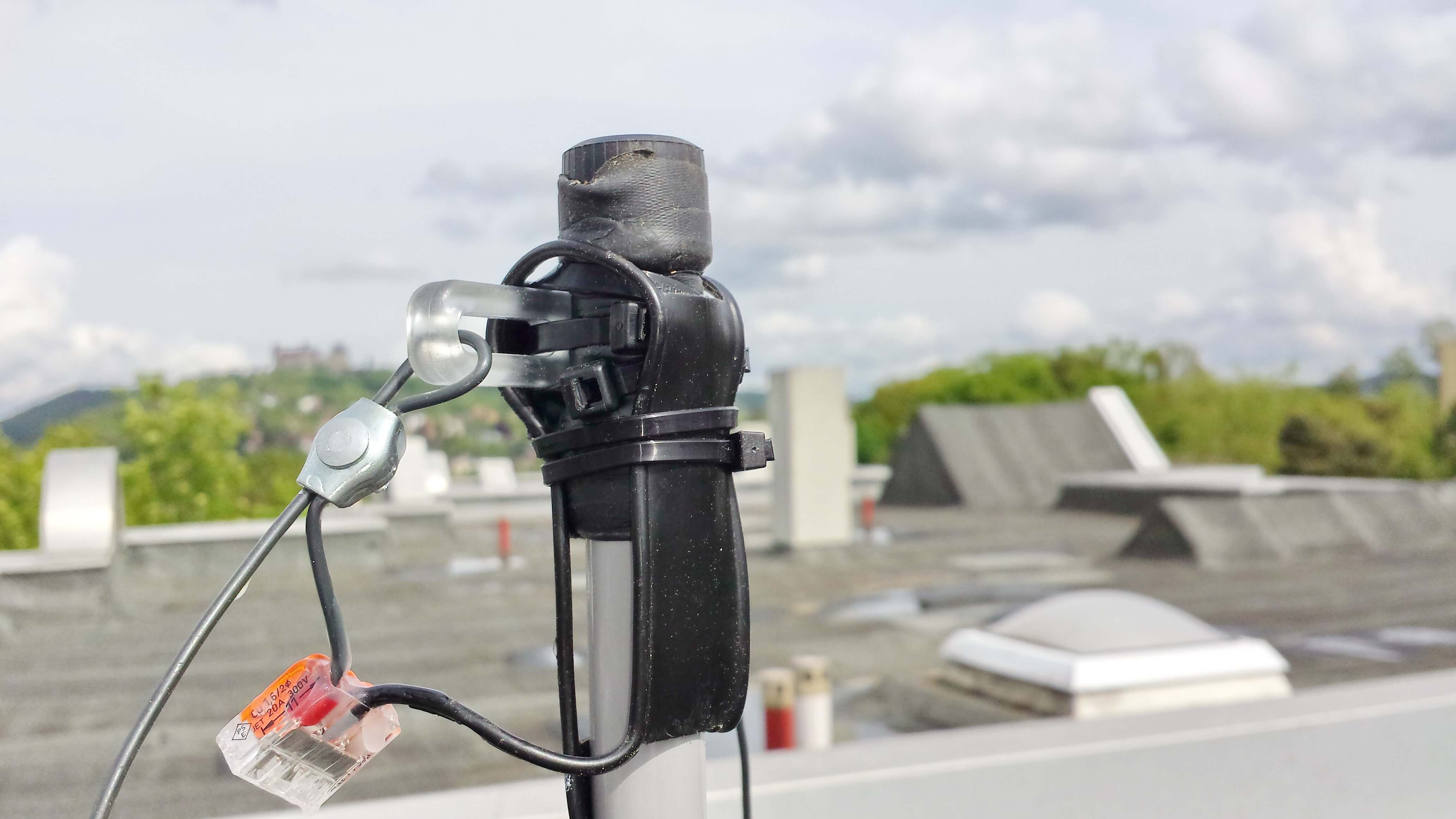

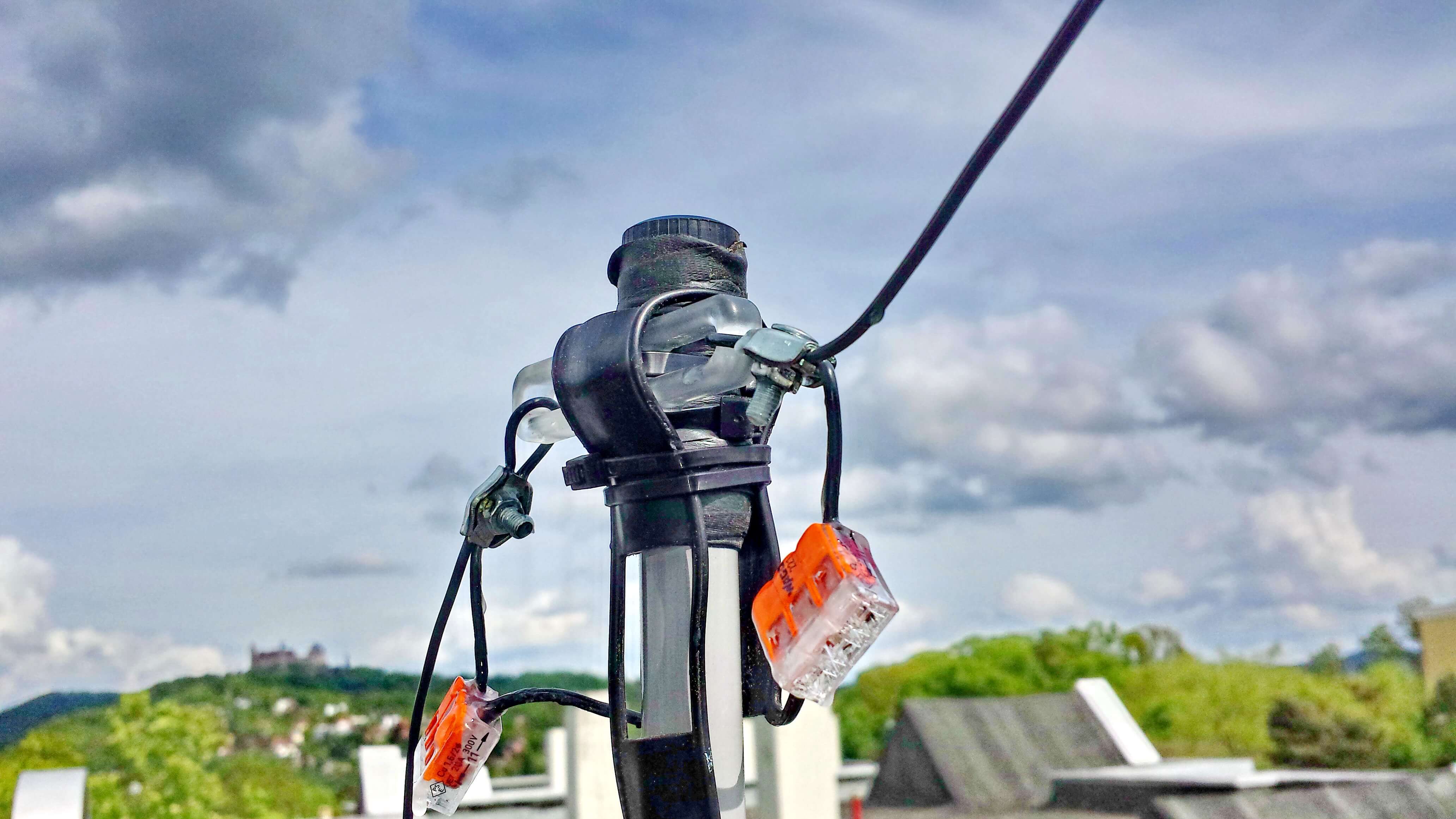

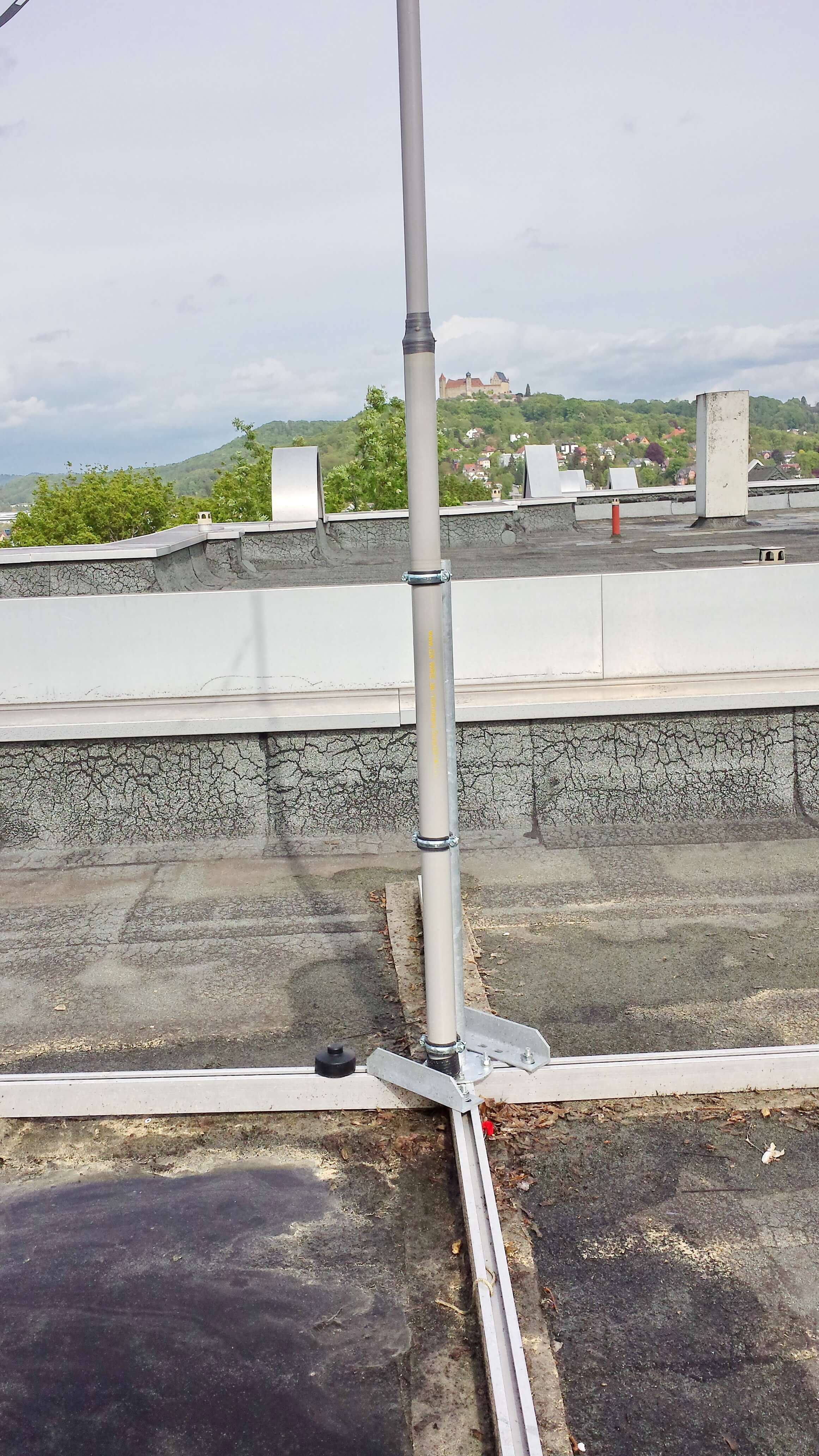

Bilder – ZS6BKW auf dem Flachdach
Abgleich ZS6BKW auf dem Flachdach
ZS6BKW (Alpha QTH) Mai 2019
Letztes Wochenende habe ich noch schnell eine ZS6BKW für den Frankencontest aufgebaut. Die Antenne hängt 11 m über Waldboden, die Schenkel sind in einem geschätzten Winkel von 120 Grad Richtung Boden gespannt, also „Inverted-V“. Die Dipol-Enden hängen damit ca. 4 m über Grund. Für die Antennenschenkel wurde dieses Mal blanker 2 mm Aluminiumdraht verwendet. Die Speiseleitung ist natürlich CQ-553 mit einer genauen Länge von 12,2 m

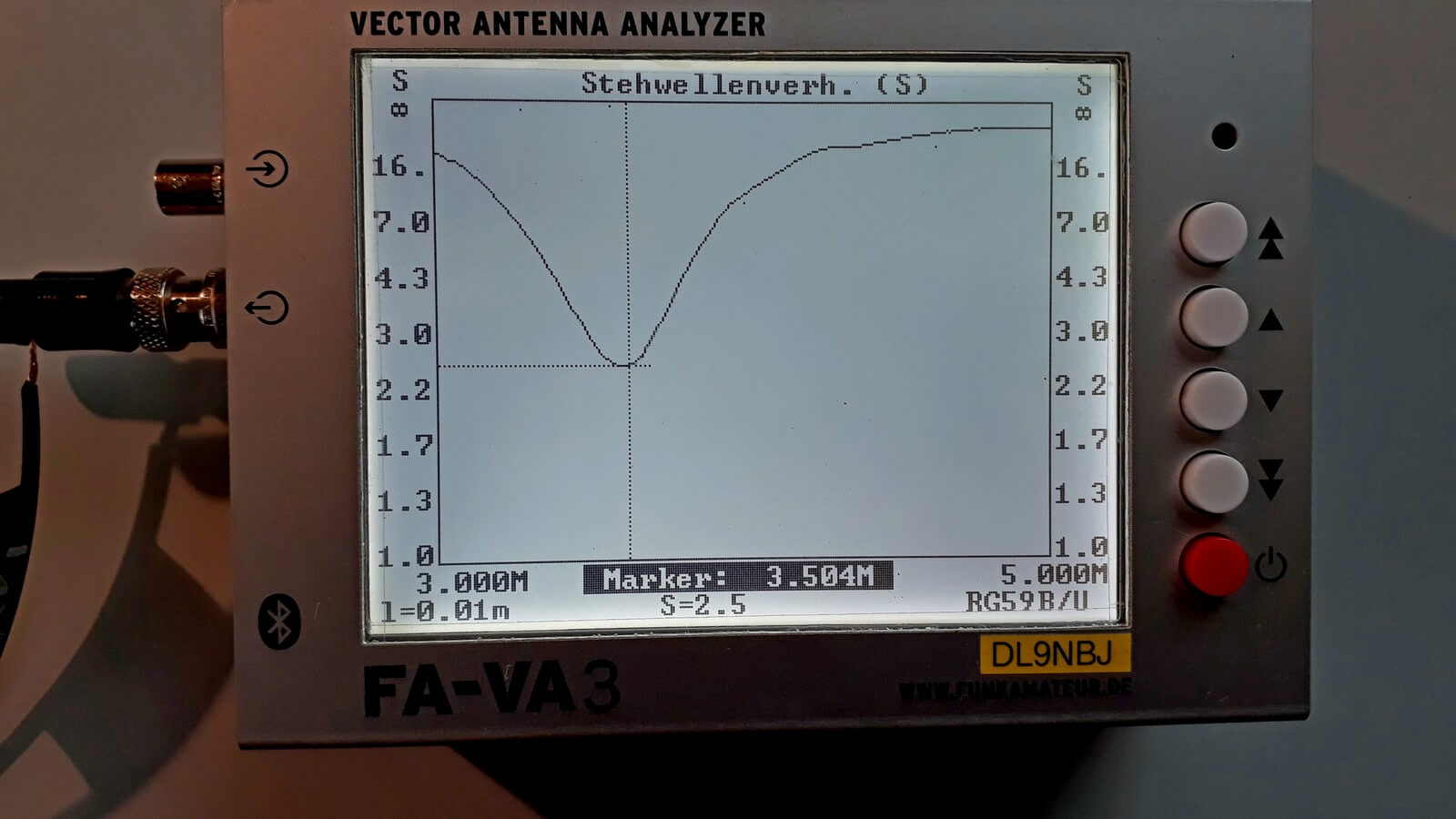

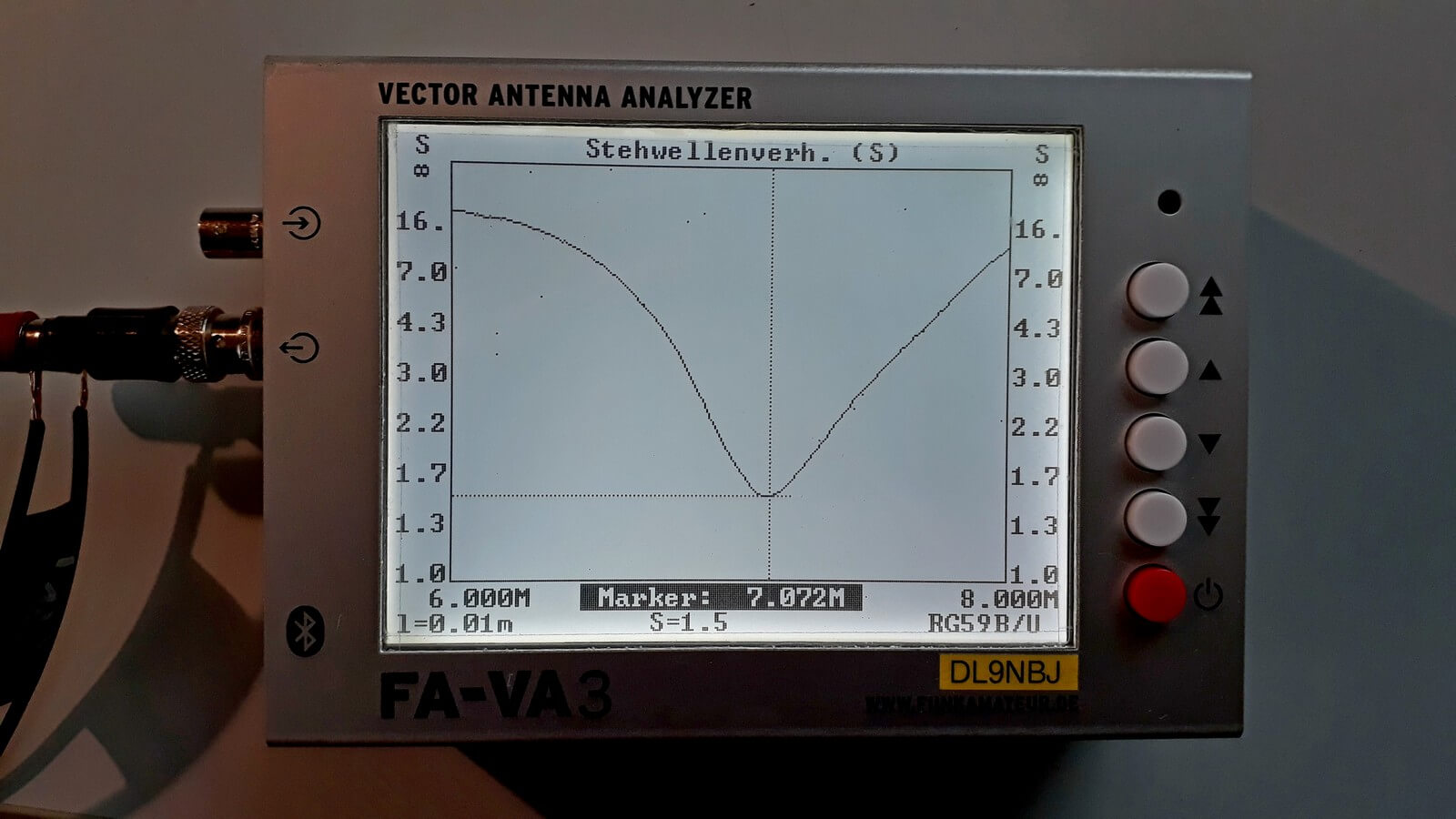

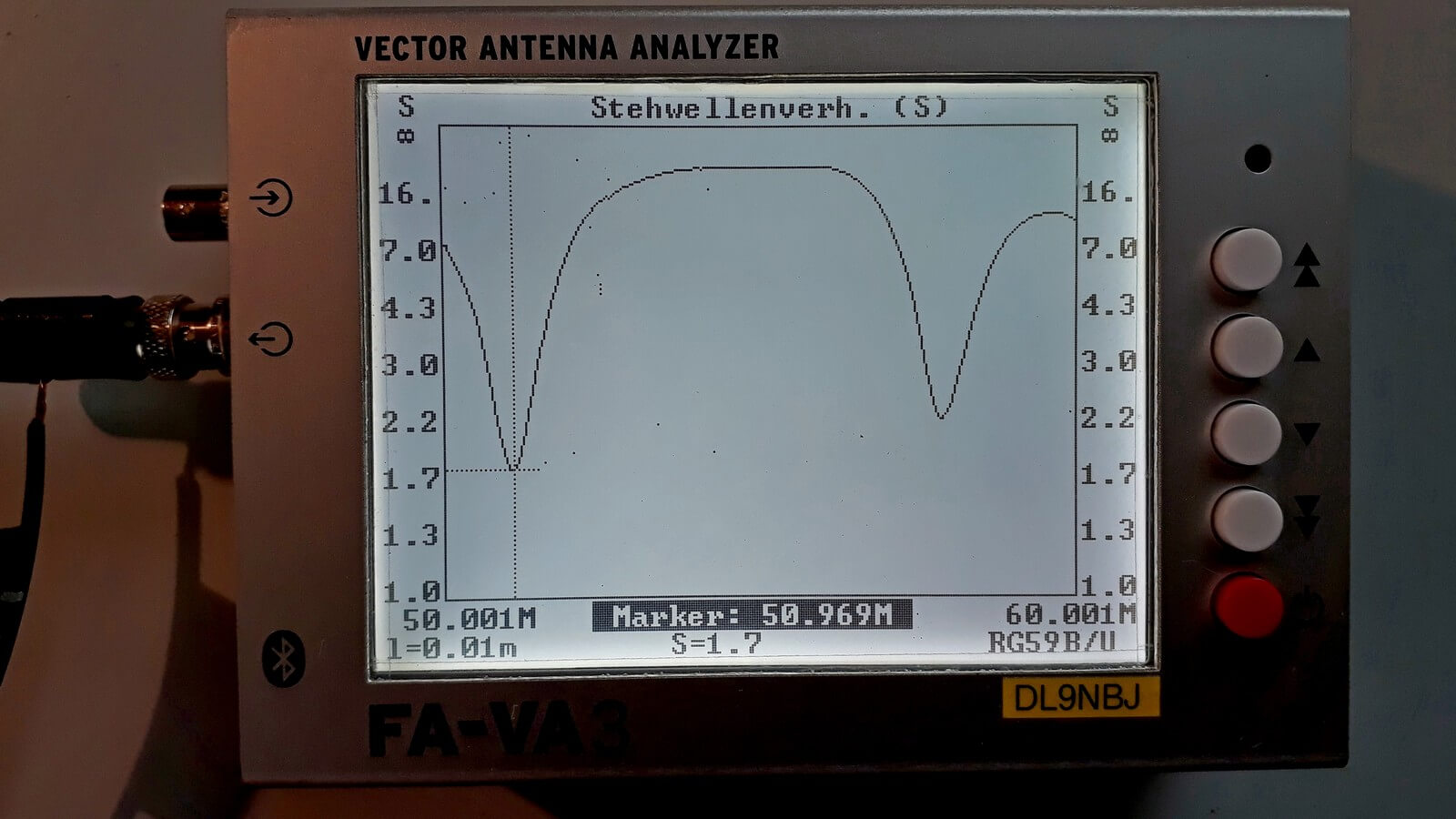

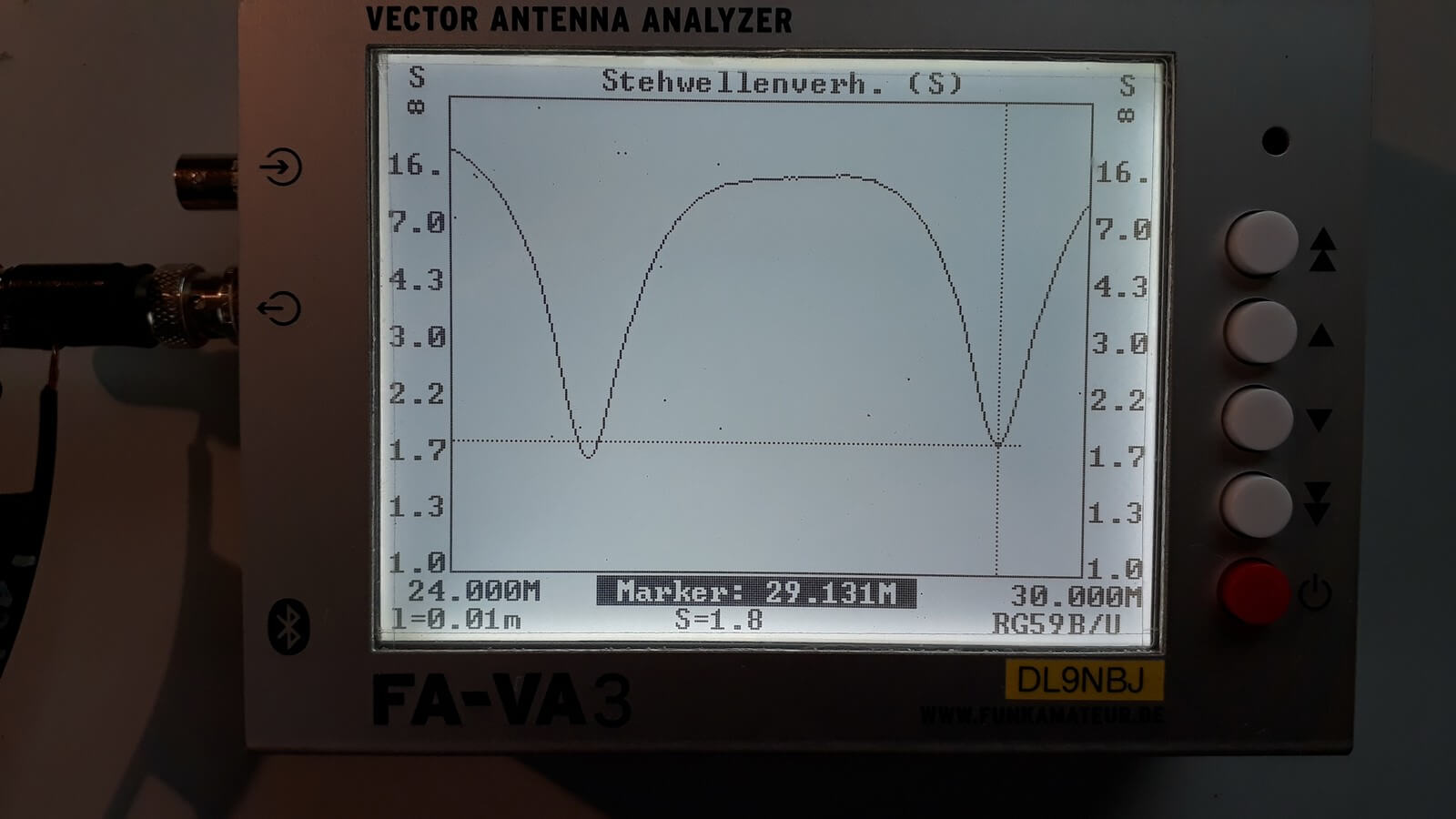

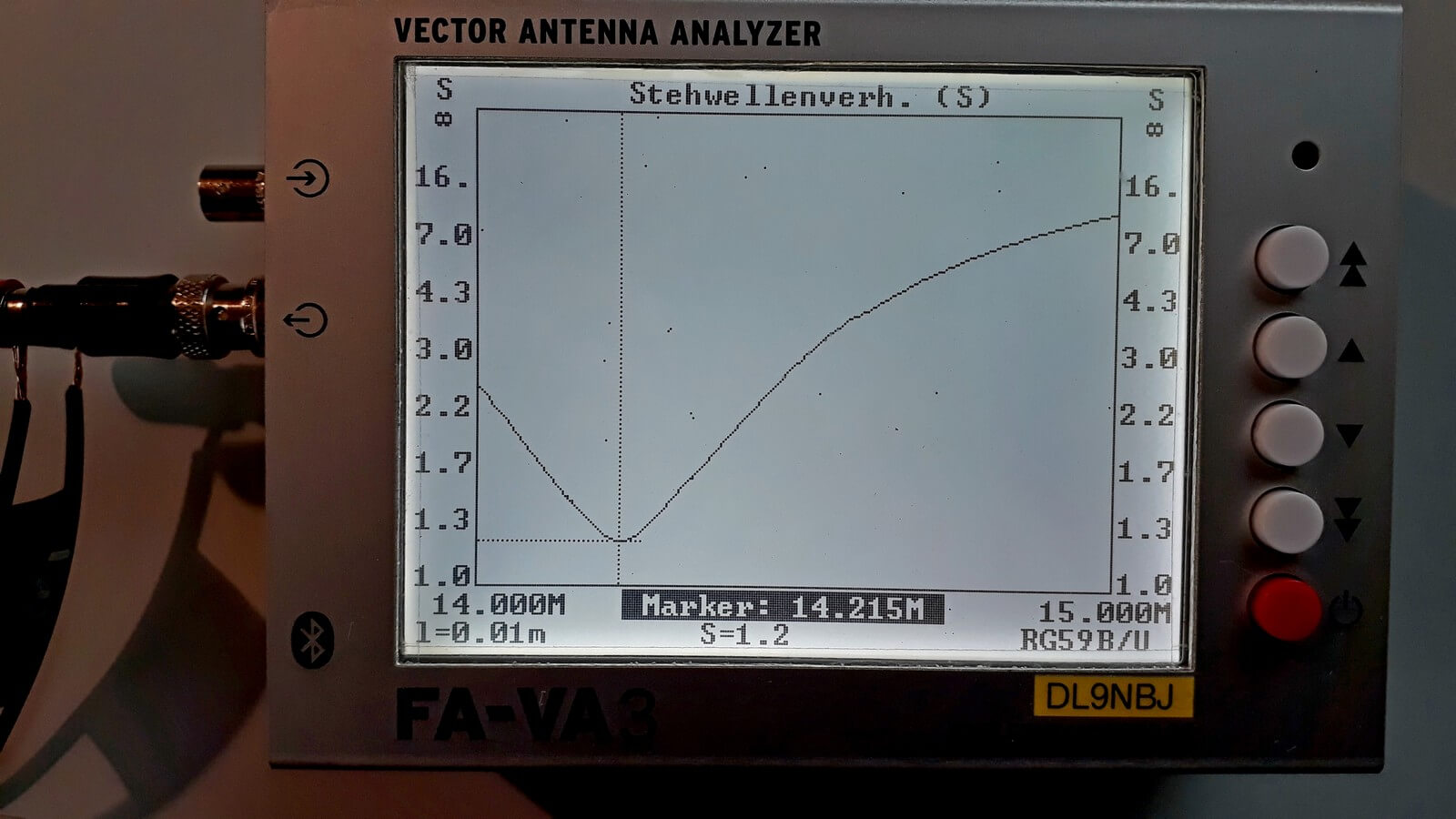

Anschließen folgen Bilder des Antennenanalyzers vom Aufbau.
Vergleich – ZS6BKW mit anderen Antennen
Das folgende Video vergleicht die ZS6BKW mit der G5RV, einem Fächerdipol und einer weiteren mir nicht bekannten Antenne.
Der Abschnitt Antennenbau wurde ausgelagert in einen eigenen Artikel
Thilo,
wenn du die Chance hast, die HL deiner ZS6BKW bei 2.95m oder 9.40m anzuzapfen, sollte 15m gehen.
DF9ZO Transmission-Line-Calculator
Cable : Wireman Ladder Line 553 / 450 Ohm / VF=0.91
Frequencies : – – 21.200 – – – – –
Ant.-Imp. : – – 1830-j2430 – – – – –
Cable-Length
2.500 41-j105
2.650 40-j71
2.800 39-j38
2.950 39-j5
3.100 39+j27
3.250 40+j60
..
8.800 43-j136
8.950 41-j101
9.100 40-j67
9.250 39-j34
9.400 39-j1
9.550 39+j30
9.700 40+j63
Ich hatte bisher eine Drahtantenne 2 x 21m als Antenne für die KW-Bänder 80 – 10m montiert. Da bei dem Abgleich des 40m und 20m Bandes mit meinen Annecke-Koppler immer Störungen innerhalb des Hauses aufgetreten sind ( Piepsen des Telefons u.s.w.) rückte Thilo, DL9NBJ mit seinen FA-VA3 Antennenanalysator an um abzuklären, ob meine Drahtantenne nicht zu hochohmig ist, und siehe da sie war es (in der Spitze ca. 2,2 K.-Ohm).
Wir kamen dann darauf aus der Langdrahtantenne eine ZS6BKW aufzubauen. Das ging problemlos, da wir alle Längen strikt eingehalten haben und nur beim Abgleich der ZS6BKW die Wireman stückweise verkürzen mussten um die besten Werte zu erhalten.
Die ZS6BKW funktioniert einwandfrei. Im Gegensatz zu der über 40m langen Drahtantenne, kann ich die ZS6BKW optimal mit meinen Annecke-Koppler abgleichen, da die ZS6BKW jetzt breitbandiger geworden ist als die alte Antenne. Das SWR liegt bei den Bändern 80, 30, 17, 15 und 10m bei 1,5 und bei den Bändern 40 und 20m bei 1,0.
Die ZS6BKW funktioniert viel besser als die alte 40m lange Drahtantenne, da ich jetzt Länder erreiche, die ich früher nicht erreicht habe z.B. Oman, Katar, VAE, Kenia!
Thilo, vielen Dank für die Mühe und die perfekte Arbeit!
vy 73 de Wolfgang, DL1NWK
DANKE !
73s Niko
Hallo Thilo,
meinerseits ist die ZS6BKW seit Jahren mein Liebling. Ich reise viel und bin von verschiedenen QTH QRV (TA3/SV8/EA8/TI5/I2…).
Das Material für diese Antenne bekommt man überall.
Mit einem Auto Tuner (SG239 / CG-3000) ist man auf allen Bändern recht anständig dabei.
Wichtig ist nach meiner Erfahrung dass, 1.der Tuner direkt die Hühnerleiter speist (kein Balun etc), 2.die Hühnerleiter immer nach unten geht..(keinen Bogen wieder aufwärts) und 3. dass die Hühnerleiter nicht an Gebäudeteilen anliegt – das Beste ist frei oder ggf am Mast locker gebunden (wegen Wind). Wenn die Luft trocken und das Ganze auf über 10m Höhe ist – ich konnte sogar 160m tunen und in Contesten arbeiten.
Bei mir in der Mitte meistens 10-12m, die Dipolhälften manchmal als Inverted-V, sogar Enden abgewinkelt geht.
Ich fertige die Hühnerleiter immer aus breiten Kabelbindern. Schneide 90mm Stücke dann mit einem Lötkolben kleine Öffnungen an den Enden, so dass die kleinsten Kabelbinder dann durch das (ovale) Loch via Stirnseite des 90mm Trägers auf einem Abstand von ca 87 mm zu liegen kommt.
Die Litzen einer jeden Dipolhälfte lasse ich zusammen, dh vom Dipolende durchgehend bis ende Hühnerleiter. Das gibt dann 2 * (13.75+12.20 = 25.95) = 51.90m Litze.
LG Erich
Hier ein Aufbau in EA8:
http://www.hb9fih.org/?p=p_217&sName=ea8–zs6bkw-17.12.2015-…16-17
Hallo Thilo.
Vielen Dank für diesen tollen Bericht. Ich habe begonnen, mir diese Antenne nachzubauen. Dazu benutze ich übrigens genau den von Dir erwähnten Ackerschnacker. Und genau dabei habe ich ein Problem, bzw. eine Frage: hast Du eine Ahnung, mit welchem Durchmesser ich bei diesem Kabel für die Bemessung der Hühnerleiter rechnen sollte? Das Kabel incl. Ummantelung hat 2,1mm. Aber welchen Durchmesser hat der Leiter? Ich kann in der Literatur nichts finden und Messen ist ja eher schwierig. Und zweitens: hast Du Erfahrungen bzgl. des Verkürzungsfakors bei dem Felddraht sammeln können?
Ich würde mich sehr freuen, von Dir zu hören/lesen.
Vy 73 de Rico, DG5BQ
Hallo Rico,
Wie berechnest du denn die Länge der Hühnerleiter Abhängig vom Drahtdurchmesser?
Das müsste ich selber erst nachmessen. Aber man nehme einen Messschieber oder besser Mikrometer, bestimme den Durchmesser der Einzeldrähte und errechnen den Gesamtquerschnitt der Kupfer und Stahldrähte.
Ich habe den VK der verdrillten BW-Leitung vor geraumer Zeit gemessen, und der war bei 0,953. Und das ist ein verdammt guter Wert. Die verdrillte Leitung verträgt übrigens 25kV Gleichspannung. Ich werde mal für den Ackerschnacker noch einen extra Artikel machen.
Zur ZS6BKW: Lieber Rico. Du machst Dir zu viel Gedanken. Nehme einfach 2 mal 13,75m für die Antenne und 12,5m Wiremann und taste Dich durch Abschneiden der Wireman mit einem Antennenanalyzer an die Resonanzen heran. Du musst nicht mit dem Verkürzungsfaktor herumrechnen.
73 de Thilo DL9NBJ
Ein schöner Bericht 🙂
Auch ich bin mit der ZS6BKW schon einige Jahre sehr zufrieden.

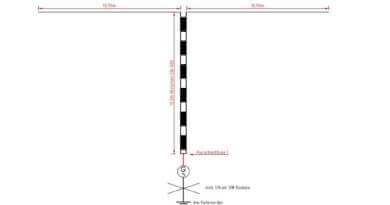

Ich verwende sie gerne auch als T-Antenne für 160m. Mit einer Relaisumschaltbox zwischen Hühnerleiter und Koaxkabel schalte ich die beiden Hühnerleiteradern über eine Anpassspule auf den Innenleiter des Koaxkabels und der Schirm wird auf zwei elevated λ/4-radials geschaltet. Die Induktivität hängt stark von den örtlichen Gegebenheiten ab, diese lässt sich nach der Messung der Resonanzfrequenz ohne Spule leicht berechnen.
Wichtig ist das die Hühnerleiter schön senkrecht nach unten verläuft.
vy 73 de Lars DC7CH
Hallo Thilo,
nach unserem Telefonat Anfang April bezüglich der ZS6BKW, aber insbesondere der Befestigung Deines GFK-Mastes sind einige Tage vergangen. Sie wurden von mir genutzt, um einen (günstig angebotenen) 12 m vDL GFK-Mast zu kaufen. Er wird von einem 1 m tief ein betoniertem Gerüstrohr gehalten und dient seit dem 27.5.2019 einer ZS6BKW als Einspeisepunkt. Die ZS6BKW hat am Ende einen, wie von Dir beschriebenen, Balun für undefinierte Impedanzen, von dem es dann ins Shack mit Koaxkabel weiter geht (die Hühnerleiter direkt ins Haus ist leider aus verschiedenen Gründen nicht möglich). Der eingebaute Tuner in meinem IC-7300 ist deaktiviert, seine Arbeit übernimmt ein (auch zufällig sehr preiswert angebotener) MFJ-993B.
Die ZS6BKW funktioniert auf allen Bändern zur vollsten Zufriedenheit. Die erhaltenen Rapporte sind (vor allem auf 80 m) i.d.R. 2 S-Stufen besser, als mit der T2FD! Ich bin sehr zufrieden. Herzlichen Dank für den Impuls, die Idee, einen GFK-Mast OHNE Abspannung (die bei mir aus Platzgründen nicht möglich wäre) auf zu stellen.
Details kann man bei QRZ.COM unter DK7DM sehen.
https://www.qrz.com/lookup/dk7dm
vy 73 de Detlef – DK7DM
Hallo Thilo,
mit großem Interesse habe ich Deinen Artikel über die ZS6BKW gelesen und bin hochmotiviert, diese Antenne auch aufzubauen.
Eine Frage zur Hühnerleiterableitung: Ich möchte einen 15m Alumast verwenden und an diesem Mast die Hühnerleiter mechanisch nach unten führen. Gibt das aus elektrischer Sicht ein Problem ? Du verwendest ja einen GFK Mast, welcher “elektrisch” nicht vorhanden ist.
Vielen Dank nochmals für Deinen Artikel …. und die Mühe mir zu antworten.
vy73
Michael -DM6OM-
Moin moin Thilo,
ich habe mit großem Interesse eine Abhandlung zur ZS6BKW gelesen.
Gerne würde ich die auch nachbauen.
Da ich etwas mehr Platz habe würde ich eine Variante in Erwägung ziehen, die auf 60, 80 und 160m arbeitet.
Könntest du mir sagen welche Längen ich hier berücksichtigen müsste.
Ich weiß es gibt 1000 Möglichkeiten, bin selber aber noch nicht so tief im Thema.
Vielleicht nennst du mir die nächst größere Drahtlänge etc. die den 160m Betrieb einschließt.
Herzliche 73, Jens, DG7LBB
Hallo Jens,
Die ZS6BKW macht die die Bänder 40,20,17,12 und 6m. Auch auf 80m ist sie mit einem Tuner sehr gut verwendbar. Am besten mit der Hühnerleiter auf einen symmetrischen Tuner, oder wie bei mir auf einen Automatik Tuner. Dann kannst du sie auch auf 10m und 17m abstimmen. Je nach Tuner auch auf 160m. Der Wirkungsgrad auf 160m ist aber sehr schlecht. Was gut funktioniert, wenn du die Antenne auf 160m als vertikale T-Antenne gegen Erde betreibst. Ich mache das schon ein paar Monate und komme gut raus. Ich werde den Artikel zu diesem Thema ergänzen.
Du kannst die Antenne oder die Hühnerleiter nicht verändern, dann ist es keine ZS6BKW mehr, deine Resonanzen fallen nicht mehr in die Amateurfunkbändern. Dann hättest du eine normale symmetrische Antenne mit beliebigen Abmessungen, hat aber dann nichts mehr mit einer ZS6BKW zu tun. 73 de Thilo DL9NBJ
Hallo Thilo,
eine hübsche Website hast Du. Bin eben zufällig darauf gestoßen, wollte eigentlich woanders hin.
Deinen Artikel finde ich sehr gelungen, insbesondere die Messresultate. Seinerzeit, 2013, habe ich auch eine solche “Wunderantenne” nach ZS6BKW gebaut, weil die Daten vielversprechend waren und die Abmessungen zu meinem Garten passten. Ein symmetrischer Tuner war schon da, und so war ein Betrieb ohne Tuner, wie es wohl von Dir und vormals von Brian Austin beabsichtigt war, keine Vorbedingung. Aufbau und Messergebnisse habe ich damals in https://dl6gl.de/abenteuer-antennenbau veröffentlicht.
Angeregt von Deinem Artikel wollte ich nun auch wissen, wie sich meine Antenne völlig nackt, also ohne Tuner und Balun in den Bändern 80 bis 6m so schlägt. Mal eben auf die Schnelle nachgemessen, zeigt sie Resonanzen bei
3,25MHz: SWR 1,07; 7,50MHz: SWR 1,91; 14,03MHz: SWR 2,16; 18,68MHz: SWR 1,88; 24,85MHz: SWR 1,82; 29,44MHz: SWR 1,80, bis 6m noch ein paar, 50,44MHz: SWR 1,53.
Die Resonanzen liegen also in den Bändern oder knapp daneben, was ich mit meinem Aufbau, 2×13,75m Dipol mit 12m offener Hühnerleiter, Drahtabstand 84mm, gar nicht beabsichtigt habe. Die Impedanztransformation Deines 12,2m-Feeders mit Wireman CQ553 ist offensichtlich für den tunerlosen Betrieb optimiert. Die (zufällig?) fast gleichen 12m Hühnerleiter bei mir ergab sich daraus, dass der Tuner mit dieser Länge bis knapp unter 80m anpassen konnte. Zwei verschiedene Ansätze führten also zu vergleichbar guten Ergebnissen. Rühren wir also beide die Werbetrommel für diese “Wunderantenne” mit wenig Aufwand und Platzbedarf.
Herzliche Grüße
Georg, DL6GL
Hi OM Thilo,
ich warte sehensüchtig zum Artikel vom BW Feldkabel.
Habe mich vor geraumer Zeit mit drei Rollen eingebunkert….
Würde gerne den ganz genauen Verkürzungsfaktor einer einzelnen Ader wissen.
73 de Daniel DJ6DB
Hi Daniel, und für was ist der VK einer einzelnen Ader so wichtig?
Lieber OM Thilo,
vielen lieben Dank für diesen hervorragenden Beitrag.
vy 73 de Florian, OE4SFI
Moin om,
ich kreiere gerade ein Video über die ‘Hissung’ einer ZS6BKW und würde gerne die Zeichnung der Antenne sowie die Diagramme deines Blocks in das Video einbinden. Dafür brauche ich deine Erlaubnis. Selbstverständlich würde ich als Quelle deinen Block und dein Call angeben.
Hallo Holger,
das kannst du gerne machen. Bitte schick mir dann einen Link zu deinem Video für meine Webseite.
73 de Thilo DL9NBJ
Hi Thilo,
sehr guter Artikel über meine Lieblingsantenne ZS6BKW!
Ich beschäftige mich gerade mit der Anpassung speziell für 80M mittels einem 500pf bzw 1000 pf Doorknob Kondensator (siehe W5DXP)
https://www.qsl.net/k1lh/Antennas/ZS6BKW/ZS6BKWModifications.pdf?fbclid=IwAR2YwRLr8YrCJtzR5N4sNsNcrY5o-1WEUhXr7em8R0BAvcnXWUIsOKxEMos
Hast du das schonmal getestet?
Vy 73 DG1PM
Servus Alex,
Bekanntlich hat die ZS6BKW viele gute Resonanzpunkte, leider aber keinen optimalen auf 80m. Man bekommt hier das SWR nur auf 1:3-5 herunter, je nach Aufhängung und Abstimmung. Es gibt viele Möglichkeiten trotzdem auf 80m,30m und 60m und allen anderen Frequenzen eine Resonanz herzustellen. Das Prinzip ist immer das gleiche. Entweder man verändert die Speiseleitungslänge oder schaltet ein L oder C oder eine Kombination aus beiden hinzu, wahlweise mit Relais oder Krokoklemmen. Das funktioniert prima, aber nur für das eine Band und dann nur für einen schmalen Frequenzbereich.
Hier nochmal der von Dir angesprochen Beitrag
Einfacher tut man sich mit einem Automatik LC-Tuner direkt am unteren Ende der Hühnerleiter, der dann die Antenne auf die gewünschte Frequenz abstimmt, jawohl abstimmen. Das Abstimmen auf die gewünschte QRG funktioniert nur bei symmetrisch gespeisten Antennen. Er macht nichts anderen als diese ganzen Tricks, nur mit mehr Möglichkeiten/Kombinationen und sehr schnell. Ich mach das seit Jahren mit dem MFJ-993B und das geht wirklich sehr gut und zuverlässig. Details hierzu stehen im Artikel.
73 de Thilo DL9NBJ
Ich habe die G5RV in Rente geschickt und eine ZS6BKW gebaut. Eigentlich benötioge ich nur die Bänder 80m und 40m. Die 30m gingen auch bei der G5RV schon nicht.
Alles in Allem ist die ZS5BKW nur auf 40m wirklich gut und abstimmbar. Ich benutze auch den FA-VNA3 und kann daher die Messbilder 1:1 vergleichen. Ihre SWR-Kurve sieht auf dem Bild des Kurvenverlaufs des SWR mit dem Programm dargestellt, anders als auf dem Foto aus. Im Foto ist der Verlauf deutlich besser und ausgeprägter dargestellt. Das Bild des Programms ist abweichend und flacher – das SWR kommt nur bis SWR 3.5 runter. Das Foto zeigt ein SWR von 2.5 an, was ich auch gern erreichen würde.
Wie stimmt man diese Antenne ab? Kürzt man die Radiatoren? AM Feeder macht man wohl besser nichts.
Ich überlege wirklich, ob ich diese Antenne zukünftig betrieben will, weil sie eigentlich nur gut funktionieren kann, wenn in externer Tuner Verwendung findet. Ich bin kein QRP-Freund, weil ich eigentlich fast nur noch an wenigen Contesten teilnehme und hin und wieder mal eine Dxpedition arbeiten möchte. Daher erwäge ich eine Dipol-Konstruktion mit drei Radiatoren, die drei Bänder mit einem Feed abdeckt.
Im Grunde ist das auch nicht neu.
Aber, wenn ich die 80m etwas besser hinbekommen könnte, würde mir dies reichen. So, dass die JRL2000F die Antenne nicht abgestimmt bekommt, ist sie schon sehr unpraktisch – insbesondere beim Frequenzwechsel.
Hallo Jupp,
“Alles in Allem ist die ZS5BKW nur auf 40m wirklich gut und abstimmbar.”
Das ist falsch. 80m ist sicherlich nicht optimal, trotzdem ist der Wirkungsgrad noch gut.
“im Foto ist der Verlauf ….”
Ich habe Fotos vom Analyzer von unterschiedlichen Standorten. Das bringt dich vermutlich durcheinander.
Ich habe im Artikel zig Fotos, muss ich jetzt raten, welches gemeint ist?
Alles, was ich zu diesem Thema zu sagen habe, steht im Artikel.
73 de Thilo DL9NBJ
Hallo ZS6BKW-Freunde !
Ich verwende diese Antenne seit 1996 und war mit ihr immer sehr zufrieden-außer auf 30 m. Da sollte man nicht versuchen sie anzupassen,
sondern die Hühnerleiterlänge verändern. Auf 20 m scheint mir ein normaler Dipol günstiger zu sein. Ansonsten kann ich alles bestätigen, was
hier geschrieben wurde. Habe sie mehrfach gebaut und sie funktionierte immer auf Anhieb auf 5 Bändern. Alle anderen Versuche mit
Doublets habe ich sehr schnell beendet und bin reumütig zur ZS6 zurückgekehrt – sie hat immer gewonnen- als Multibandantenne unschlagbar!
Vy 73 – Hartmut ( Harti) – DL1HTX
Anmerkung Thilo,DL9NBJ
Danke für deinen Kommentar, Hartmut.
Auch auf 30m geht die ZS6BKW recht gut, wenn man den Balun weglässt und dort direkt mit einem sym. oder asymmetrischen Koppler in die Wiremann einspeist.
Das ist generell das Beste, wie man diese Antenne betreiben kann, also ohne Balun und Koaxkabel.
Hallo Thilo, danke für deine Reaktion auf meine Zuschrift. Mit einem symmetrischen Tuner funktioniert die ZS6 auch auf 30 m sehr gut , auf jeden Fall viel besser als eine Windom für 30/15 (habe ich ausprobiert). Aber mit symmetrischem Tuner ist es ja keine ZS6BKW mehr-sondern ein stinknormales Doublet. Dabei verzichte ich dann auf die Vorteile dieser Antenne – Resonanz auf 5 Bändern ohne Tuner. Außerdem betreibe ich sie von Anfang an mit einem Luftbalun nach DF2BC. Vy 73 Hartmut
Kommentar DL9NBJ:
Speise ich die ZS6BKW direkt unten an der Wireman mit einem Tuner, egal ob sym. oder asym., dann habe ich trotzdem noch den Vorteil einer multiresonanten Antenne. Die Resonanzen sind ja immer noch vorhanden. Das bedeutet nichts anderes, als dass du eine Doublet-Tuner Kombination mit hohem Wirkungsgrad benutzt. Bei Resonanz oder in der Nähe dieser hast du kaum Verluste in der Anpassschaltung. Bei Doublet mit Zufallslängen, auch sym. gespeist, sind die Verluste höher. Deswegen müssen auch Doublet Antennen mit sym. Speisung berechnet werden.
I designed an inverted Vee version of the ZS6BKW that implements the additional feeder length using a Tee circuit:
It uses two series inductors and a shunt capacitor connected in the middle.
The Tee circuit is optimized to limit the SWR to less than 2:1 on 40, 20, 17, 12m bands.
See my Web Site: http://ve2azx.net/technical/Improved_matching_of_a_modified_ZS6BKW_Antenna_providing_seven_bands.pdf
Hallo Thilo,
Vielen Dank für die sehr aussagekräftigen Ausführungen zur ZS6BKW-Antenne.
Ich bin dabei für einen älteren OM eine solche Antenne zu projektieren. Die örtlichen Gegebenheiten bei ihm ermöglichen nur eine Anordnung der beiden “Dipol-Enden” über einen 90 Grad-Winkel. Es wird wahrscheinlich auch so sein, dass die Antenne zusätzlich inverted V abgespannt werden muss. Gibt es mit einer solchen Anordnung schon Erfahrungen, wie sich das auf die Abstimmung, bzw. einzelnen Längen auswirken könnte? Aber wahrscheinlich ist es wie immer so, dass man das Teil wohl länger bemessen aufbauen und dann erstmal messen muss, wo es mit den Resonanzpunkten hingeht. Der aufzubauende Mast ist ein vorhandener Metall-Schiebemast von ca. 10m Höhe. Wahrscheinlich sind Abstandshalter in irgendeiner isolierten Form für die Hühnerleiter vorzusehen. Gibt es dafür Ideen für eine sinnvolle Low-Cost-Lösung? Welche Abstände müssten einzuhalten sein? Da auch das 80m Band verwendbar sein soll, ist wohl der Einsatz eines Tuners (CG 3000 ist ggf. vorhanden) am besten.
Hallo ZS6BKW-Gemeinde,
Ich verwende seit 2017 eine Eigenbau-ZS6BKW. Getunt wird sie mit einem Palstar HF-Auto. Das SWR war auf allen Bändern unter 1,5. Seit Kurzem habe ich das nur noch auf 80m, 40m, 20m und 17m. Auf 30m, 15m, 12m und 10m tunt er sich “zu Tode” bis die Meldung kommt: “Unable to tune”. Dabei wurde an der Antenne gar nichts verändert. Auf der vertikalen Antenne und auf dem Dummy kein Problem. Am Tuner liegt es m.E. nicht.
Ich dreh’ im Kreis und bin für jeden Input dankbar.
Beste 73 de Manfred, HB9RLZ
Hi Manfred,
ich tippe auf den Tuner, verbranntes oder defektes Relais, oder defekte HP TP Umschaltung. Hat dein Tuner ein Relaistestprogramm? Schaltung anschauen und am Ausgang C & L messen.
Ok, er geht mit Motoren, danke für die Information 😉 AberRelais hat er auch welche.
Stell mal auf „Range“ auf kleinste Leistung und achte auf die Programmierung. Man kann für jede Antenne auch Bypass einstellen etc. zur Not Reset, und bitte wieder Berichten.
